操作模式

循环油水混合物进行萃取
纯溶剂先贮存在油水混合物罐里，而后被泵入萃取罐，在萃取罐原料床上过滤之后流回油水混合物罐，以备循环
。

用纯溶剂洗涤萃取
形成油水混合物后，油水混合物罐底的加热夹套通入蒸汽，将溶剂蒸发
。溶剂蒸气在溶剂冷凝器冷凝后进入分离罐，再从分离罐泵回萃取罐
。

萃取原料脱溶剂

萃取实现后，选取直接和间接蒸气以及真空相结合的步骤去除原猜中的静态滞留溶剂
。溶剂先被蒸发，而后在冷凝器中冷凝，水和溶剂混合物在溶剂水分离罐中分离
。当萃取原料不含溶剂后，通过萃取罐底部的出口排出

油水混合物脱溶剂

来自萃取原料的累积在油水混合罐的油水混合物是溶剂和油的混合物
。跟原料脱溶剂一样，使用直接和间接蒸汽以及真空相结合的步骤分离溶剂和油
。

为了得到没有溶剂的产品——油，与原料脱溶剂相比必要更高的真空度
。

每种操作模式都能够调节很多参数，如工艺温度、溶剂温度、溶剂流量、直接蒸汽流量和系统压力，以进行高级此外尝试
。

利用

·分歧预处置水平的固体原料的萃取效能

·分歧类型溶剂的成效

·分歧溶剂渗透速度的成效

·分歧加工温度和压力的成效

·分歧萃取和排放功夫的成效

·溶剂回收的步骤和水平

特点

·全自容系统

·直接安设在地板上

·单萃取/去溶剂罐

·油水混合物罐

·优良的冷凝器

·溶剂/水回收罐

·全防爆设计

优点

·幼型工业过程操作

·萃取的固/液比领域大

·能够加工少量物料（25公斤）

·废料比低

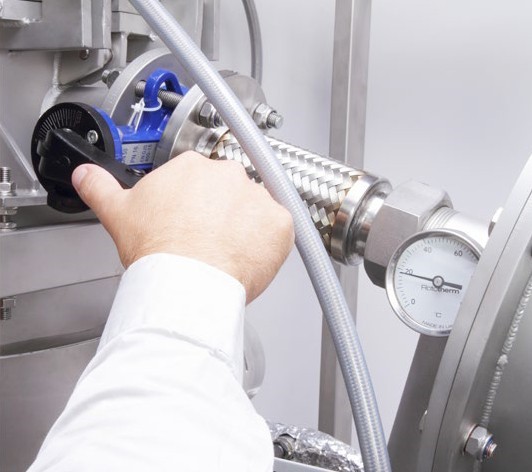

                                     冷凝器流量手柄

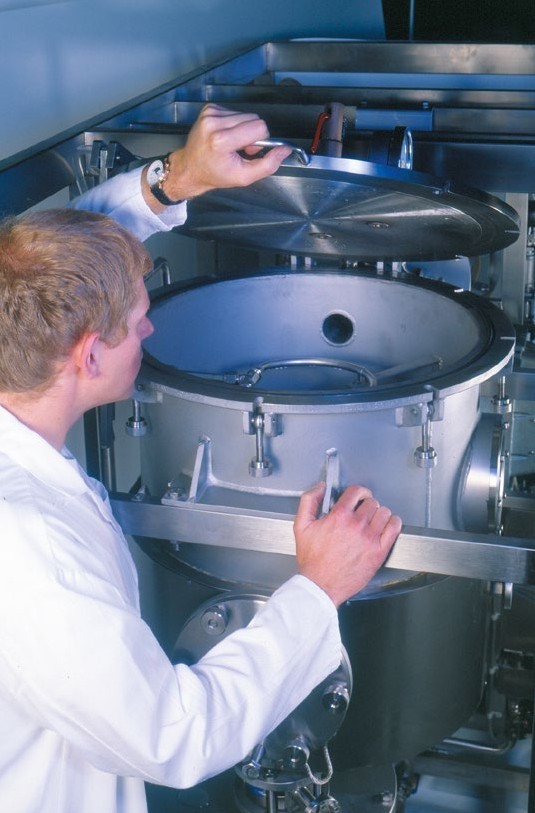

             查抄萃取罐的内部

技术规格
提取容器
体积	100升
批处置能力	25kg （密度为560 kg/ m?）
直接蒸汽	0-7 kg/h
间接蒸汽	0-3.5 bar
油水混合物槽
体积	30 litres
最低提取	2 litres
直接蒸汽	0-4 kg/h
间接蒸汽	0-3.5 bar
溶剂冷凝器
冷凝能力	2.5kW
冷凝面积	2.5m?
冷却介质	水
冷却水流量领域	0-22 l/m
溶剂水分离罐
分离器截面体积	16 litres
溶剂贮存体积	16 litres
废水罐
总体积	15 litres
真空泵
类型	双聚四氟乙烯隔阂
驱动	防爆互换电动机
操作压力	100mbar (最大)
溶剂泵
类型	齿轮
驱动	防爆互换电动机
溶剂流量领域	0-18升/米，带有旁路流量节造







订购规格

? FT29-C: 415V/3ph/50Hz, (0.6kW)

? FT29-D: 208V/3ph/60Hz, (0.6kW)

? FT29-E:  380V/3ph/50Hz, (0.6kW)

? FT29-F: 220V/3ph/60Hz, (0.6kW)







总体尺寸
长	1.90m
宽	0.90m
高	1.75m
装运规格
体积	5.8m?
毛沉	880kg
